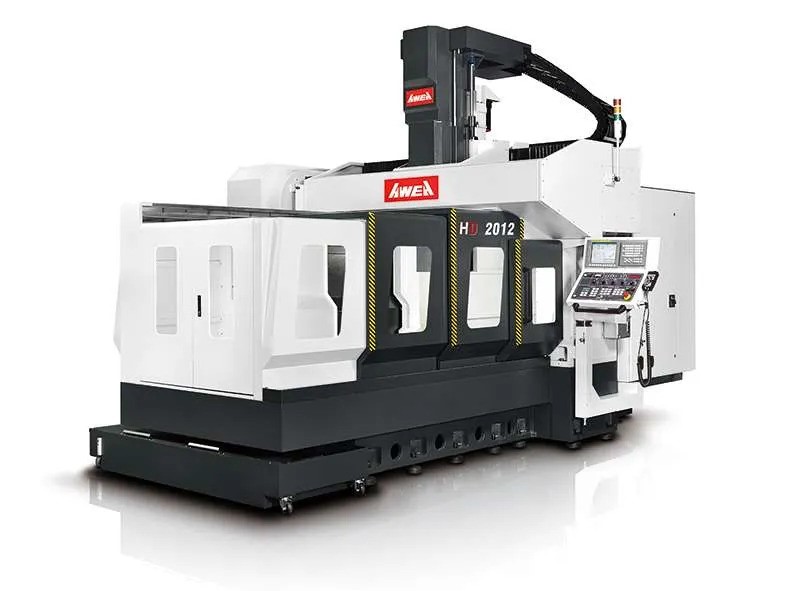

TRUNG TÂM GIA CÔNG GIƯỜNG KIỂU DẦM AWEA HD
Dựa trên nền tảng cấu trúc thân bệ máy cứng vững kết hợp với công suất trục chính mạnh mẽ và các bộ phận chính chất lượng cao, dòng HD đạt được khả năng cắt nặng vượt trội.
- Thiết kế trục chính truyền động bánh răng cung cấp mô-men xoắn lên đến 642 N-m.
- Cấu trúc gân tăng cứng của dầm và đế mang lại độ cứng vững của kết cấu, cải thiện lên đến 20% (so với model trước).
- Trục X / Y sử dụng trục dẫn hướng tuyến tính con lăn có độ cứng và độ chính xác cao.
- Trục Z sử dụng trục dẫn hướng băng hộp được xử lý nhiệt và mài chính xác, phù hợp nhất cho cắt nặng.
- Thiết kế tấm chắn chống bắn nước kín hoàn toàn với cửa thao tác mở rộng đảm bảo an toàn và mở rộng dễ dàng để nạp phôi.
- Phương pháp Phần tử Hữu Hạn (FEM) mang lại thiết kế máy tối ưu với trọng lượng nhẹ và độ cứng vững tốt nhất.
- Cấu trúc dầm đúc và đế liền khối với các bề mặt tiếp xúc được cạo rà thủ công đảm bảo độ chính xác lắp ráp tối ưu, độ cứng vững của cấu trúc và cân bằng tải trọng.
- Hệ thống phản hồi chính xác: Hệ thống mạch điều khiển quan trọng nhằm đảm bảo độ chính xác cao của vị trí trục chính trong quá trình gia công
- Bố ly hợp trục X được trang bị ly hợp trục xoắn cơ học để giảm thiểu sự biến dạng do quá tải hoặc va chạm.
- Phương pháp cạo rà thủ công giữa dầm và bệ máy: Tất cả các bề mặt tiếp xúc của cấu trúc đều được cạo thủ công chính xác.
- Độ cứng của bệ máy: Bệ nguyên khối sử dụng thiết kế cấu trúc hình chữ nhật kín để truyền lực đều xuống sàn, cải thiện hiệu quả khả năng chịu tải của bệ và khả năng giảm rung động. Bằng cách mở rộng độ nghiêng hai bên bệ đáp ứng nhu cầu gia công cắt nặng trong thời gian dài.
- Độ cứng của dầm: Thiết kế gia cố tốt của dầm không chỉ tăng diện tích tiếp xúc giữa cột và bệ lên đến 42%, mà diện tích mặt cắt của cột cũng tăng 24% giúp tăng đáng kể độ cứng vững cấu trúc. Đáy dầm sử dụng thiết kế chân đế gia cố liền khối, có thể chịu lực lệch tâm của trọng lực dầm và trục chính, giảm thiểu tối đa sự biến dạng của dầm.
- Độ cứng của bàn: Bàn sử dụng thiết kế hai lớp dạng hộp kín, tăng độ cứng vững của kết cấu và khả năng cắt, đồng thời tối ưu hóa khả năng chịu tải của bàn lên đến 5.500 kg (HD-3012).
Thông số kỹ thuật máy
| MODEL |
|||
|---|---|---|---|
| HD-2012 | HD-3012 | ||
| THÔNG SỐ KỸ THUẬT | |||
| Hành trình trục X | mm | 2,000 | 3,000 |
| Hành trình trục Y | mm | 1,200 | |
| Hành trình trục Z | mm | 760 | |
| Khoản cách từ tâm trục chính đến bàn máy | mm | 200 ~ 1,100 | |
| Khoản cách giữa 2 cột | mm | 1,300 | |
| BÀN LÀM VIỆC | |||
| Kích thước ( chiều X ) | mm | 2,000 | 3,000 |
| Kích thước ( chiều Y ) | mm | 1,100 | |
| Tải trọng tối đa trên bàn máy | kg | 4,500 | 5,500 |
| TRỤC CHÍNH | |||
| Động cơ trục chính ( cont. / 30 min. | kW | 22 / 26 | |
| Tốc độ tối đa trục chính | rpm | 6,000 | |
| Kiểu côn trục chính | BT50 | ||
| TỐC ĐỘ CẮT |
|||
| Tốc độ chạy trục X | m/min | 24 | |
| Tốc độ chạy trục Y | m/min | 24 | |
| Tốc độ chạy trục Z | m/min | 15 | |
| Tốc độ cắt | m/min | 10 | |
| ĐÀI DAO | |||
| Số vị trí chứa dao | T | 32 ( 40 Opt. ) | |
| Đường kính dao tối đa | mm | Ø 125 / Ø 215 | |
| Chiều dài dao tối đa | mm | 400 | |
| Trọng lượng dao tối đa | kg | 15 | |
| DUNG SAI | |||
| Sai số vị trí ( JIS B 6338 ) | mm | ± 0.010 / Full travel | |
| Sai số vị trí ( VDI 3441 ) | mm | P ≤ 0.02 / Full travel | |
| Sai số lặp lại ( JIS B 6338 ) | mm | ± 0.003 |
|
| Sai số lặp lại ( VDI 3441 ) | mm | Ps ≤ 0.015 | |
| THÔNG SỐ TỔNG QUAN KHÁC | |||
| Nguồn điện yêu cầu | AC 220 ± 10% 3 Phase , 60 / 50 Hz / 40 kVA | ||
| Yêu cầu về khí nén | kg/cm2 | 5 ~ 8 | |
| Dung tích bình chứa dầu thủy lực ( bơm ) | liter (HP) | 48 (2) | |
| Dung tích bình chứa dầu bôi trơn tự động | liter | 4.5 | |
| Dung tích bể chứa nước gia công ( bơm ) | liter (HP) | 410 (1) | |
| Trọng lượng máy | kg | 18,500 | 22,500 |
