MÁY PHAY CNC 5 TRỤC TỐC ĐỘ CAO FCV SERIES
Hành trình trục X635 mm
Hành trình trục Y535 mm
Hành trình trục Z460 mm
Bộ điều khiển:HEIDENHAIN iTNC 640 / FANUC Oi -MF Plus
Tốc độ trục chính : 8,000/10,000/12000/15,000 RPM
Tốc độ chạy các trục X/Y/Z: 36/36/36 m/phút
Phạm vi xoay trục C 360 ̊
Tốc độ quay trục B/C 25 RPM
Băng & trục : băng bi đũa lớn, chính xác và chịu lực tốt
Xuất xứ: Đài Loan
Loại máy: Máy mới 100%
Liên hệ: +84 247.303.8678
Email: info@automech.vn

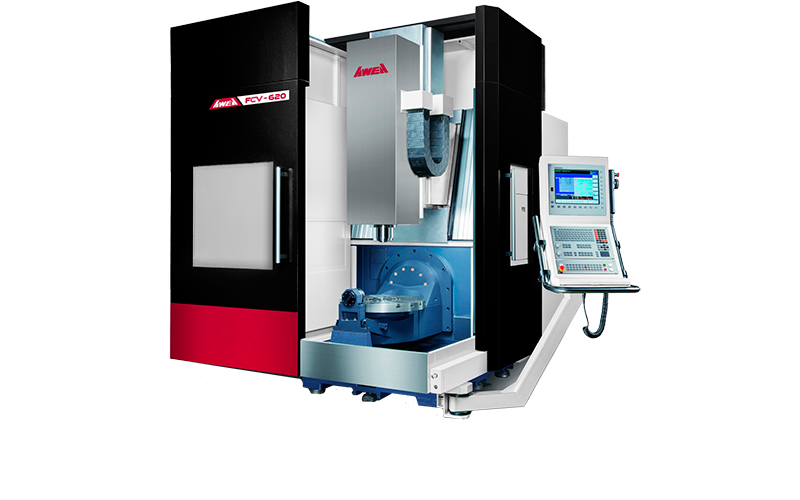

TRUNG TÂM GIA CÔNG 5 TRỤC TỐC ĐỘ CAO
Bắt nguồn từ công nghệ R&D tiên tiến và linh kiện chất lượng cao của AWEA, trung tâm gia công 5 trục FCV-620 mang đến tốc độ cao, độ chính xác cao, vận hành dễ dàng và nhiều khả năng vượt trội khác. FCV-620 cung cấp tỷ lệ hiệu suất chi phí tốt nhất so với bất kỳ trung tâm gia công 5 trục cùng loại nào khác trong lĩnh vực này.
• Khả năng gia công đồng thời 5 trục*1 vượt trội có thể gia công các bộ phận phức tạp trong một thiết lập duy nhất, đặc biệt phù hợp với các ngành công nghiệp ô tô, hàng không vũ trụ, y tế và các ngành đòi hỏi độ chính xác cao khác.
• Bàn làm việc quay trục B/C hiệu suất cao. Khả năng chịu tải của bàn lên tới 300 kg (0o ~ 45o). Phạm vi xoay trục B là -50o ~ +110o.
• Tùy thuộc vào yêu cầu gia công, FCV-620 cung cấp trục chính dẫn động trực tiếp 12.000 / 15.000 vòng/phút hoặc trục chính tích hợp tốc độ cao 16.000/20.000 vòng/phút tùy chọn.
• Thiết kế cấu trúc thân máy hình chữ C cột di động mang lại độ cứng kết cấu tốt nhất đồng thời giảm thiểu không gian sàn.
• Cột sử dụng kết cấu sườn dày nguyên khối với 4 khối kích thước lớn hỗ trợ tốt cho yên máy giữ vững khi gia công chuyển động nhanh trên trục Y.
• Tất cả các trục đều sử dụng các đường dẫn hướng tuyến tính băng bi, có khả năng cắt mạnh của đường dẫn hộp, chuyển động nhanh và khả năng mài mòn thấp của băng bi.
• Trục X/Y/Z được dẫn động trực tiếp bởi mô tơ servo AC với bộ mã hóa chính xác, mang lại lực đẩy mạnh mẽ và chuyển động tăng/giảm tốc nhanh với độ chính xác cực cao.
Sức mạnh gia công tối ưu
• Trục chính loại tích hợp giúp giảm độ rung của trục chính một cách hiệu quả trong khi gia công, điều này cũng kéo dài tuổi thọ của trục chính và nâng cao độ chính xác gia công trong thời gian dài.
• Thiết kế truyền động trực tiếp cách nhiệt khỏi động cơ một cách hiệu quả, giảm biến dạng nhiệt và duy trì độ chính xác gia công trong thời gian dài.
Bàn làm việc quay hiệu suất cao

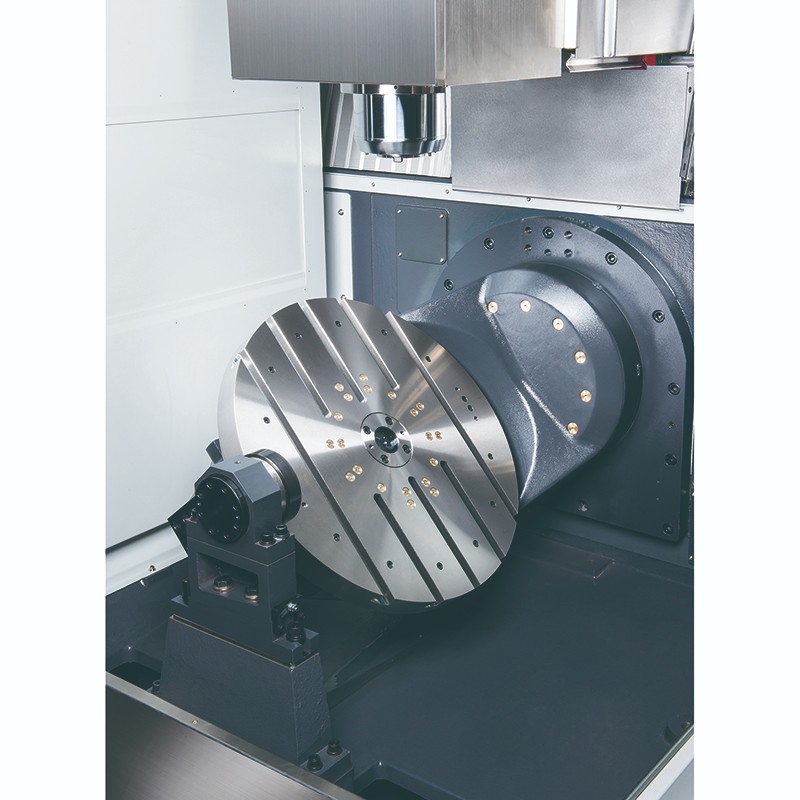

• Bàn quay sử dụng gang đúc hình cầu nguyên khối mang lại độ cứng vững cao và khả năng chống rung tuyệt vời để đảm bảo độ chính xác gia công tối ưu.
Thông số kỹ thuật máy
| MODEL |
||
|---|---|---|
| FCV-620 | ||
| THÔNG SỐ KỸ THUẬT | ||
| Hành trình trục X | mm | 635 |
| Hành trình trục Y | mm | 535 |
| Hành trình trục Z | mm | 460 |
| Phạm vi xoay trục B | -50 ̊ ~ +110 ̊ | |
| Phạm vi xoay trục C | 360 ̊ | |
| Tốc độ quay trục B/C | rpm | 25 |
| Khoản cách từ mũi trục chính đến bàn máy | mm | 150 ~ 610 |
| BÀN LÀM VIỆC | ||
| Đường kính bàn máy | mm | Ø 650 |
| Tải trọng tối đa trên bàn máy (0°~ 45°) | kg | 300 |
| Tải trọng tối đa trên bàn máy (45°~ 90°) | kg | 200 |
| Kích thước rãnh T bàn máy (width x no. x space) | mm | 18 x 5 x 100 |
| TRỤC CHÍNH | ||
| Kiểu côn trục chính | BBT40 / HSK-A63 | |
| Tốc độ trục chính | rpm | Direct drive spindle 12,000 (15,000) Built-in spindle 16,000 (20,000) |
| Công suất trục chính ( cont. / 30 min ) | kW | 11 / 15 (FANUC 12,000 rpm) |
| TỐC ĐỘ CẮT | ||
| Tốc độ chạy không tải trục X/Y | m/min | 36 |
| Tốc độ cắt | m/min | 1 – 20 |
| HỆ THỐNG THAY DAO TỰ ĐỘNG | ||
| Số vị trí chứa dao | T | 32 (40 / 60) |
| Đường kính dao tối đa | mm | Ø75 / Ø127 |
| Chiều dài dao tối đa | mm | 250 |
| Trọng lượng dao tối đa | kg | 6 |
| DUNG SAI | ||
| Sai số vị trí (VDI 3441) | mm | P ≤ 0.012 / Full Travel |
| Sai số lặp lại (VDI 3441) | mm | Ps ≤ 0.008 |
| THÔNG SỐ KHÁC | ||
| Bộ điều khiển CNC | HEIDENHAIN iTNC 640 / FANUC Oi -MF*1 | |
| Yêu cầu khí nén | kg/cm2 | 6 |
| Công suất tiêu thụ | kVA | 50 |
| Trọng lượng máy | kg | 8,500 |
