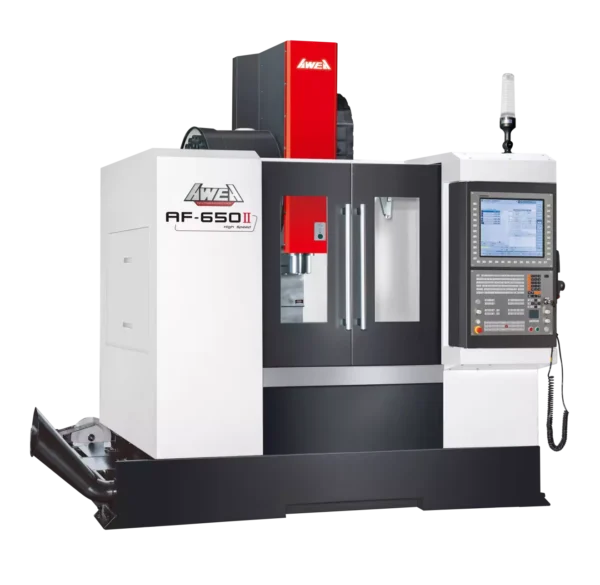

MÁY PHAY ĐỨNG CNC BĂNG BI AF-650II / AF-800II / AF-860II
Hành trình X: 650~860 mm.
Hành trình Y: 510~650 mm.
Hành trình Z: 510~610 mm.
Bộ điều khiển: Fanuc 0i-MF Plus 10’4 inch
Tốc độ trục chính : 10,000/12000 RPM
Tốc độ chạy các trục X/Y/Z: 48/48/48 m/phút
Băng & trục : băng bi đũa lớn, chính xác và chịu lực tốt
Trọng lượng máy: 4,200~6,700 kg
Xuất xứ: Đài Loan
Loại máy: Máy mới 100%
Liên hệ: 0845 860 860
Email: info@automech.vn

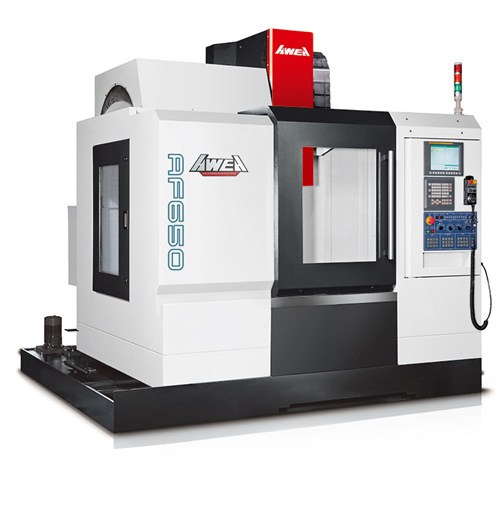

MÁY PHAY ĐỨNG CNC BĂNG BI AF-650II / AF-800II / AF-860II
AWEA với khả năng sản xuất hoàn thiện và công nghệ tiên tiến, dòng AF. Dựa trên cấu trúc có độ cứng cao và thiết kế ray dẫn hướng tuyến tính có độ chính xác cao cho ba trục. Với hệ thống truyền dao dạng bánh xích và thay dao kiểu tay gắp cho tốc độ nhanh. Cung cấp cho khách hàng hiệu suất gia công nhanh, mạnh mẽ và ổn định. Dòng AF được sử dụng rộng rãi trong các nhà sản xuất linh kiện cơ khí có độ chính xác cao, có thể dễ dàng đáp ứng nhu cầu gia công của khách hàng hiện tại và cả tương lai. Dựa trên công nghệ tiên tiến của AWEA tự phát triển, dòng AF chuyên dùng cho ngành gia công khuôn mẫu và các bộ phận có độ chính xác cao. Kết hợp khả năng gia công mạnh mẽ và chất lượng vượt trội, dòng AF đáp ứng đầy đủ các yêu cầu gia công khác nhau cùng với độ chính xác ổn định và độ bền lâu dài với chi phí đầu tư hợp lý
HỆ THỐNG TRỤC CHÍNH HIỆU SUẤT CAO
Trục truyền động đai hiệu suất cao
Trục bánh răng mô-men xoắn cao
Trục chính dẫn động trực tiếp tốc độ cao, công suất cao
HỆ THỐNG ATC TỐC ĐỘ CAO
Tất cả các dòng đều đạt tiêu chuẩn với hệ thống ATC loại cánh tay 24T có thể dễ dàng đáp ứng nhiều loại nhu cầu xử lý khác nhau.
Chức năng thay đổi công cụ phím tắt tiêu chuẩn có thể rút ngắn thời gian thay đổi công cụ và tăng hiệu quả làm việc.
Ổ chứa dao được hỗ trợ bởi đế cột, giúp tăng độ ổn định và giảm độ rung khi thay dao, đồng thời đảm bảo độ chính xác (AF-1250 ~ AF-1800).
HỆ THỐNG XỬ LÝ PHOI
Tất cả các dòng đều được trang bị vít xoắn phoi. Vít xoắn phoi đơn hoặc ba được áp dụng theo các mô hình máy khác nhau.
Hệ thống làm mát xàn xả nước áp suất cao tùy chọn cũng có sẵn.
CÁC TÙY CHỌN KHÁC
Trục Z có thể áp dụng cấu trúc băng hộp được xử lý nhiệt với hộp số. Rất phù hợp với yêu cầu cắt nặng.
Thiết kế cấu trúc hỗn hợp ba trục mang lại khả năng cắt nặng trên trục Z cộng với các tính năng di chuyển nhanh có độ chính xác cao của ray dẫn hướng tuyến tính trên trục X và Y.
Thông số kỹ thuật máy
| Models | AF-650Ⅱ | AF-800Ⅱ | AF-860Ⅱ |
| Hành trình trục X | 650 mm | 800 mm | 860 mm |
| Hành trình trục Y | 510 mm | 510 mm | 650 mm |
| Hành trình trục Z | 510 mm | 510 mm | 610 mm |
| Khoản cách từ tâm trục chính đến cột | 552 mm | 552 mm | 710 mm |
| Khoản cách từ mũi trục chính đến bàn máy | 100 ~ 610 mm | 100 ~ 610 mm | 125 ~ 735 mm |
| Bàn làm việc | |||
| Kích thước theo chiều X | 750 mm | 860 mm | 1,000 mm |
| Kích thước theo chiều Y | 510 mm | 510 mm | 650 mm |
| Tải trọng tối đa trên bàn máy | 500 kg | 500 kg | 700 kg |
| Kích thước rãnh T bàn máy | 14 mm x 100 mm x 4 | 18 mm x 100 mm x 5 | |
| TRỤC CHÍNH | |||
| Kiểu côn trục chính | BT40 | BT40 ( BT50 Opt. ) | |
| Động cơ trục chính ( cont. / 30 min. ) | 7.5 / 11 kW | ||
| Tốc độ trục chính | Belt-drive 10,000 rpm | ||
| TỐC ĐỘ CHẠY VÀ CẮT | |||
| Tốc độ chạy không tải trục X/Y | 48 m/min. | 48 m/min. | 48 m/min. |
| Tốc độ chạy không tải trục Z | 32 m/min. | 32 m/min. | 36 m/min. |
| Tốc độ cắt | 15 m/min. | ||
| HỆ THỐNG THAY DAO TỰ ĐỘNG | |||
| Số vị trí chứa dao | 24 T | ||
| Chiều dài dao tối đa | 250 mm | ||
| Trọng lượng dao tối đa | 7 kg | ||
| Đường kính dao tối đa | Ø 75 / Ø 150 | ||
| DUNG SAI | |||
| Sai số vị trí ( ISO230-2 ) | 0.006 mm | 0.008 mm | |
| Sai số lặp lại ( ISO230-2 ) | 0.005 mm | 0.006 mm | |
| THÔNG SỐ KHÁC | |||
| Bộ điều khiển CNC | FANUC Oi – MF PLUS / MITSUBISHI M80A | ||
| Yêu cầu khí nén | 6 kg / cm² | ||
| Công suất tiêu thụ | 25 kVA | 25 kVA | 30 kVA |
| Dung tích bể chứa nước gia công | 270 liter | 270 liter | 360 liter |
| Trọng lượng máy | 4,200 kg | 5,000 kg | 6,700 kg |
