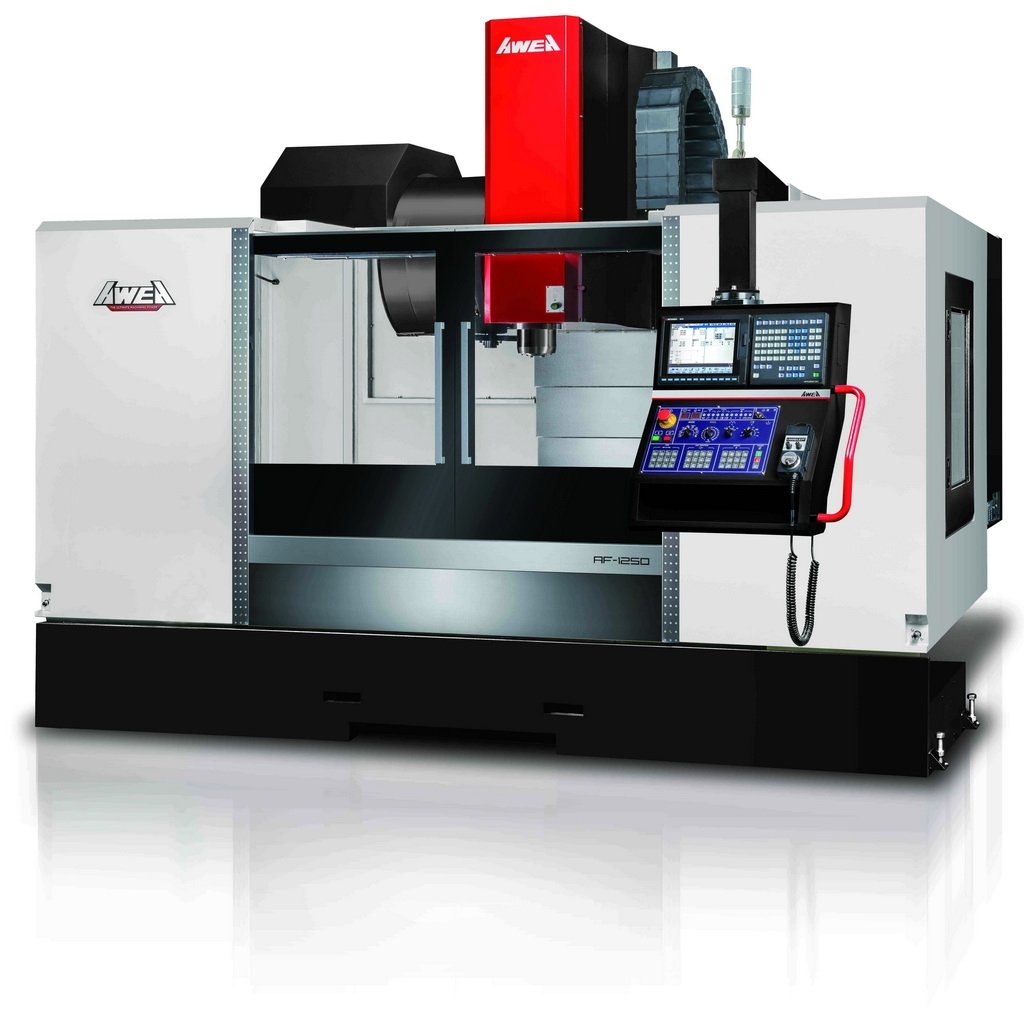

MÁY PHAY ĐỨNG CNC BĂNG BI HẠNG NẶNG AF-1400 MAX / AF-1600 MAX / 1800 MAX
Hành trình trục X 1,400~1,800 mm
Hành trình trục Y 800 mm
Hành trình trục Z 800 mm
Bộ điều khiển: Fanuc 0i-MF Plus 10’4 inch
Tốc độ trục chính : 8,00010,000/12000 RPM ( BBT-40 ( BT50 Opt. ) )
Tốc độ chạy các trục X/Y/Z: 30/30/24 m/phút
Băng & trục : băng bi đũa lớn, chính xác và chịu lực tốt
Xuất xứ: Đài Loan
Loại máy: Máy mới 100%
Liên hệ: 0845 860 860
Email: info@automech.vn
MÁY PHAY ĐỨNG CNC BĂNG BI HẠNG NẶNG AF-1400 MAX / AF-1600 MAX / 1800 MAX
AWEA với khả năng sản xuất hoàn thiện và công nghệ tiên tiến, dòng AF. Dựa trên cấu trúc có độ cứng cao và thiết kế ray dẫn hướng tuyến tính có độ chính xác cao cho ba trục. Với hệ thống truyền dao dạng bánh xích và thay dao kiểu tay gắp cho tốc độ nhanh. Cung cấp cho khách hàng hiệu suất gia công nhanh, mạnh mẽ và ổn định. Dòng AF được sử dụng rộng rãi trong các nhà sản xuất linh kiện cơ khí có độ chính xác cao, có thể dễ dàng đáp ứng nhu cầu gia công của khách hàng hiện tại và cả tương lai. Dựa trên công nghệ tiên tiến của AWEA tự phát triển, dòng AF chuyên dùng cho ngành gia công khuôn mẫu và các bộ phận có độ chính xác cao. Kết hợp khả năng gia công mạnh mẽ và chất lượng vượt trội, dòng AF đáp ứng đầy đủ các yêu cầu gia công khác nhau cùng với độ chính xác ổn định và độ bền lâu dài với chi phí đầu tư hợp lý
HỆ THỐNG TRỤC CHÍNH HIỆU SUẤT CAO
Trục truyền động đai hiệu suất cao
Trục bánh răng mô-men xoắn cao
Trục chính dẫn động trực tiếp tốc độ cao, công suất cao
HỆ THỐNG ATC TỐC ĐỘ CAO
Tất cả các dòng đều đạt tiêu chuẩn với hệ thống ATC loại cánh tay 24T/32/64 có thể dễ dàng đáp ứng nhiều loại nhu cầu xử lý khác nhau.
Chức năng thay đổi công cụ phím tắt tiêu chuẩn có thể rút ngắn thời gian thay đổi công cụ và tăng hiệu quả làm việc.
Ổ chứa dao được hỗ trợ bởi đế cột, giúp tăng độ ổn định và giảm độ rung khi thay dao, đồng thời đảm bảo độ chính xác (AF-1250 ~ AF-1800).
HỆ THỐNG XỬ LÝ PHOI
Tất cả các dòng đều được trang bị vít xoắn phoi. Vít xoắn phoi đơn hoặc ba được áp dụng theo các mô hình máy khác nhau.
Hệ thống làm mát xàn xả nước áp suất cao tùy chọn cũng có sẵn.
CÁC TÙY CHỌN KHÁC
Trục Z có thể áp dụng cấu trúc băng hộp được xử lý nhiệt với hộp số. Rất phù hợp với yêu cầu cắt nặng.
Thiết kế cấu trúc hỗn hợp ba trục mang lại khả năng cắt nặng trên trục Z cộng với các tính năng di chuyển nhanh có độ chính xác cao của ray dẫn hướng tuyến tính trên trục X và Y.
Thông số kỹ thuật máy
| Models | AF-1400 MAX | AF-1600 MAX | AF-1800 MAX |
| Hành trình trục X | 1,400 mm | 1,600 mm | 1,800 mm |
| Hành trình trục Y | 800 mm | 800 mm | 800 mm |
| Hành trình trục Z | 800 mm | 800 mm | 800 mm |
| Khoản cách từ tâm trục chính đến cột | 903 mm | 903 mm | 903 mm |
| Khoản cách từ mũi trục chính đến bàn máy | 160 ~ 960 mm | 160 ~ 960 mm | 160 ~ 960 mm |
| Bàn làm việc | |||
| Kích thước theo chiều X | 1,500 mm | 1,700 mm | 1,900 mm |
| Kích thước theo chiều Y | 800 mm | 800 mm | 800 mm |
| Tải trọng tối đa trên bàn máy | 1,200 kg | 1,500 kg | 1,800 kg |
| Kích thước rãnh T bàn máy | 18 mm x 150 mm x 5 | 18 mm x 150 mm x 5 | |
| TRỤC CHÍNH | |||
| Kiểu côn trục chính | BBT-40 ( BT50 Opt. ) | BBT40 ( BT50 Opt. ) | |
| Động cơ trục chính ( cont. / 30 min. ) | 11 / 15 kW (18.5/22KW Opt.) | ||
| Tốc độ trục chính | Belt-drive 10,000 rpm / (12,000 rpm Opt.) | ||
| TỐC ĐỘ CHẠY VÀ CẮT | |||
| Tốc độ chạy không tải trục X/Y | 30 m/min. | 30 m/min. | 30 m/min. |
| Tốc độ chạy không tải trục Z | 24 m/min. | 24 m/min. | 24 m/min. |
| Tốc độ cắt | 12 m/min. | ||
| HỆ THỐNG THAY DAO TỰ ĐỘNG | |||
| Số vị trí chứa dao | 24 T (32T/64T Opt.) | ||
| Chiều dài dao tối đa | 300 mm | ||
| Trọng lượng dao tối đa | 15 kg | ||
| Đường kính dao tối đa | Ø 105 / Ø 210 | ||
| DUNG SAI | |||
| Sai số vị trí ( ISO230-2 ) | 0.008 mm | 0.008 mm | |
| Sai số lặp lại ( ISO230-2 ) | 0.006 mm | 0.006 mm | |
| THÔNG SỐ KHÁC | |||
| Bộ điều khiển CNC | FANUC Oi – MF PLUS / MITSUBISHI M80A | ||
| Yêu cầu khí nén | 6 kg / cm² | ||
| Công suất tiêu thụ | 40 kVA | 40 kVA | 40 kVA |
| Dung tích bể chứa nước gia công | 510 liter | 630 liter | 680 liter |
| Trọng lượng máy | 14,000 kg | 16,000 kg | 18,000 kg |
