MÁY PHAY GIƯỜNG CNC HIỆU SUẤT CAO NVP SERIES
Hành trình trục X 2,000~3,000 mm
Hành trình trục Y 1,200 ~1,500 mm
Hành trình trục Z 760 mm
Bộ điều khiển: Fanuc 0i-MF Plus 10’4 inch
Tốc độ trục chính : 8,000/10,000/12000 RPM
Tốc độ chạy các trục X/Y/Z: 20/20/15 m/phút
Băng & trục : băng bi đũa lớn, chính xác và chịu lực tốt
Trọng lượng máy: 19,000~28,000 kg
Xuất xứ: AWEA (Suzhou TRUNG QUỐC)
Loại máy: Máy mới 100%
Liên hệ: +84 247.303.8678
Email: info@automech.vn

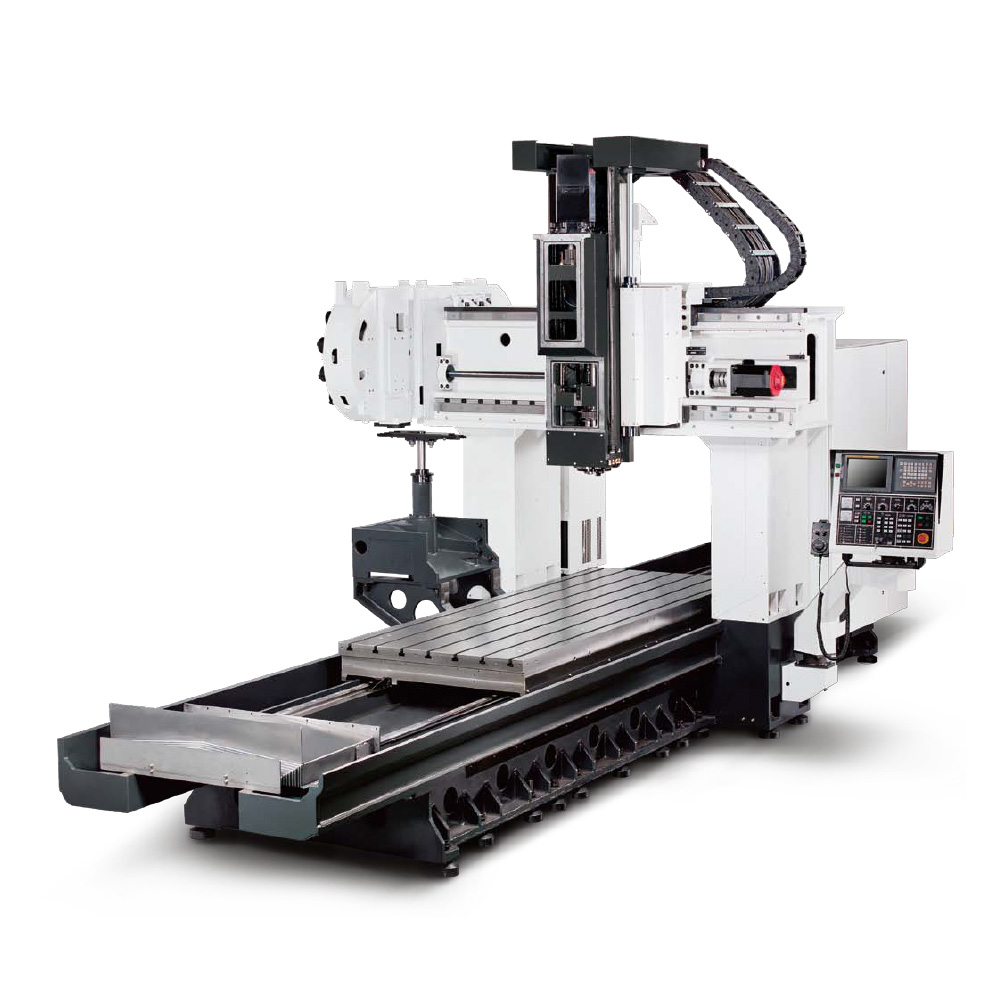

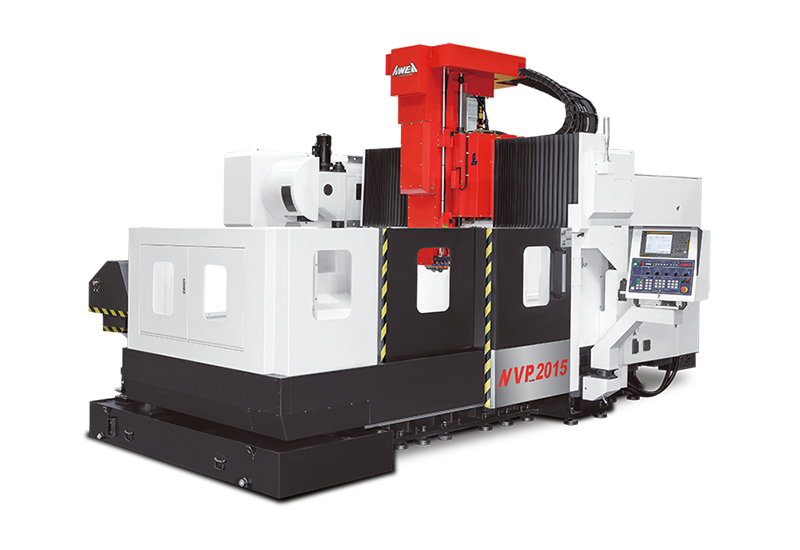

TRUNG TÂM GIA CÔNG GIƯỜNG HIỆU SUẤT CAO NVP
Nhờ công nghệ tiên tiến và quy trình lắp ráp nghiêm ngặt, trung tâm gia công giường hiệu suất cao NVP dọc đạt được độ cứng, độ chính xác và hiệu quả tối ưu.
- Thiết kế trục chính dạng mô-đun mang lại tính linh hoạt trong gia công cho các điều kiện làm việc khác nhau.
- Trục dẫn hướng tuyến tính trên trục X và Y cho phép cắt nặng, di chuyển nhanh và ma sát thấp.
- Trục Z được trang bị các trục dẫn hướng dạng băng hộp siêu cứng, được tôi cứng và mài chính xác, phù hợp tối ưu cho các điều kiện cắt nặng. (Tùy chọn: Trục Z có thể được tích hợp với trục dẫn hướng tuyến tính nếu được trang bị trục chính truyền động trực tiếp tốc độ cao.)
- Tùy chọn trục chính mũi dài hơn mang lại độ cứng và lực cắt mạnh mẽ hơn.
Cấu trúc siêu cứng:
- Việc sử dụng Phân tích Phần Tử Hữu Hạn (FEA) trong quá trình thiết kế đảm bảo độ cứng tối ưu và giúp giảm trọng lượng máy.
- Cấu trúc đúc dầm và thân bệ được tối ưu hóa với các bề mặt tiếp xúc được cạo rà thủ công đảm bảo độ chính xác lắp ráp tối ưu, độ cứng vững và cân bằng tải trọng.
- Bàn làm việc được gia cố bằng gân tăng cứng giúp giảm rung động trong khi vận hành ở tốc độ cao và ổn định gia công.
Trục chính được tối ưu:
- Khả năng cắt mạnh mẽ: Cấu trúc ôm thanh ray bên trong mang lại độ cứng cao và phân bố ứng suất tốt, giảm thiểu các vấn đề rung lắc.
- Hệ thống trục chính chính đối xứng tâm: Thiết kế đầu trục đặc biệt, trong đó trục chính ở vị trí trung tâm, động cơ trục chính, vít me bi và xy lanh cân bằng thủy lực được bố trí đối xứng. Nhờ đó, giảm thiểu biến dạng nhiệt và giảm đảm bảo độ chính xác và khả năng cắt nặng.
Thông số kỹ thuật máy
| MODEL |
||||
|---|---|---|---|---|
| NVP-2012 | NVP-2015 | NVP-3015 | ||
| THÔNG SỐ KỸ THUẬT | ||||
| Hành trình trục X | mm | 2,000 | 2,000 | 3,000 |
| Hành trình trục Y | mm | 1,200 | 1,500 | 1,500 |
| Hành trình trục Z | mm | 760 |
||
| Khoản cách từ tâm trục chính đến mặt bàn | mm | 200 ~ 960 |
||
| Khoản cách giữa hai cột | mm | 1,300 | 1,600 | 1,600 |
| BÀN LÀM VIỆC | ||||
| Bàn làm việc chiều X | mm | 2,000 | 2,000 | 3,000 |
| Bàn làm việc chiều Y | mm | 1,100 | 1,400 | 1,400 |
| Tải trọng tối đa trên bàn máy | kg | 3,500 | 3,500 | 4,500 |
| TRỤC CHÍNH |
||||
| Kiểu côn trục chính | BT 50 |
|||
| Công suất động cơ trục chính ( cont. / 60 min / 15 min ) | kW | 15 / 18.5 / 20.3 | ||
| Tốc độ trục chính | rpm | Gear spindle 6,000 | ||
| TỐC ĐỘ CẮT | ||||
| Tốc độ chạy trục X | m/min | 20 | ||
| Tốc độ chạy trục Y | m/min | 20 | ||
| Tốc độ chạy trục Z | m/min | 20 | ||
| Tốc độ cắt tối đa | m/min | 10 | ||
| DỤNG CỤ | ||||
| Số vị trí chứa dao | T | 32 ( 40 / 60 opt. ) | ||
| Chiều dài tối đa của dao | mm | 350 | ||
| Trọng lượng tối đa của dao | kg | 15 | ||
| Đường kính tối đa của dao | mm | Ø 125 / Ø 215 | ||
| SAI SỐ | ||||
| Sai số vị trí ( JIS B 6338 ) | mm | ± 0.010 / Full travel |
||
| Sai số lặp lại ( VDI 3441 ) | mm | P ≤ 0.020 / Full travel |
||
| Sai số vị trí ( JIS B 6338 ) | mm | ± 0.003 |
||
| Sai số lặp lại ( VDI 3441 ) | mm | Ps ≤ 0.015 |
||
| THÔNG SỐ TỔNG QUAN KHÁC | ||||
| Control system |
FANUCc 0i-MF | |||
| Nguồn điện yêu cầu | kVA | 40 | ||
| Yêu cầu khuyến nghị về khí nén | kg/cm2 | 5 ~ 7 | ||
| Dung tích bình chứa dầu thủy lực ( bơm ) | liter (HP) | 5.5 ( 2.1 ) | ||
| Dung tích bình dầu bôi trơn tự động | liter | 4 | ||
| Dung tích bình chứa nước gia công | liter | 400 | 460 | 460 |
| Trọng lượng máy | kg | 16,000 | 17,500 | 22,000 |
