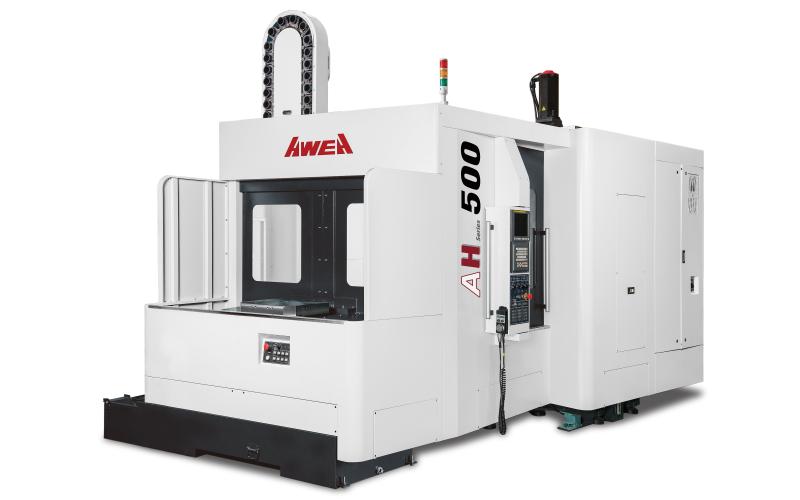

MÁY PHAY NGANG CNC HIỆU SUẤT CAO AH Series

TRUNG TÂM GIA CÔNG NGANG HIỆU SUẤT CAO

Dòng AH trải qua quá trình kiểm tra nghiêm ngặt và là trung tâm gia công ngang hàng đầu trong phân khúc, với giao diện vận hành được thiết kế đặc biệt

Thiết kế vỏ thân máy tối ưu giúp giảm khoảng cách giữa khu vực làm việc và người vận hành, nâng cao hiệu quả sản xuất và an toàn bảo trì.
Dựa trên khái niệm công thái học, bảng điều khiển có thể xoay được thiết kế ở phía bên trái của người vận hành, cho phép vận hành dễ dàng.
Khoảng cách từ sàn đến bàn làm việc là 1.180 mm; điều này cho phép công nhân tải phôi một cách thuận tiện và dễ dàng.
Khoảng cách từ mặt sàn đến tâm màn hình người vận hành là 1.620 mm, tầm mắt trung bình, mang lại sự thoải mái cho người vận hành máy.
Cửa sổ thiết kế chống va đập mang lại môi trường vận hành thuận tiện và an toàn.

Hệ thống trục chính hiệu suất cao

Trục truyền động trực tiếp tốc độ cao 10.000 vòng/phút có thể cách ly hiệu quả nhiệt sinh ra do quay trục chính, từ đó giảm chênh lệch nhiệt độ đột ngột và nâng cao độ chính xác trong thời gian làm việc dài.
Trục chính truyền động bánh răng mô-men xoắn cao 6.000 vòng/phút được trang bị động cơ trục chính công suất 26 kw có thể cung cấp mô-men xoắn cực đại 705 N-m tại 352 vòng/phút.
Hệ thống làm mát áp lực 20 bar qua trục chính (Tùy chọn)

Hệ thống APC

Hệ thống APC 180 ̊ được điều khiển bằng động cơ servo. Chỉ mất 16 giây để thay đổi pallet, điều này có thể giảm thời gian chờ đợi và tăng sản lượng một cách hiệu quả.
Cơ cấu kẹp sử dụng bốn xi lanh thủy lực và thiết kế ghế hình nón mang lại độ chính xác ổn định cho máy và lực kẹp lớn trên bàn làm việc.
Bệ hình nón sử dụng cơ chế làm sạch thổi khí và phát hiện lỗi khi mất áp suất để nâng cao độ tin cậy kẹp và độ chính xác của vị trí.

Hệ thống thay dao tự động

ATC loại cánh tay điều khiển bằng servo có hiệu suất cao và đáng tin cậy vì tất cả chuyển động và vị trí thay đổi dụng cụ đều được giám sát bằng cảm biến phát hiện và quét tuần tự. Thời gian T-T là 3,4 giây.
Hệ thống kẹp dụng cụ trục chính được thiết kế với van điều khiển dòng điện từ. Hoạt động ổn định và trơn tru, ngay cả với công cụ nặng.
Nó có thể được trang bị 60 ATC (tiêu chuẩn) hoặc lên tới 240 ATC để đáp ứng các điều kiện làm việc khác nhau.

Hệ thống loại bỏ phoi hiệu quả cao

Hệ thống xả chất làm mát xung quanh trục chính và mái có thể xả phoi ra khỏi khu vực làm việc một cách hiệu quả để đảm bảo độ ổn định và độ chính xác của máy.
Hệ thống loại bỏ phoi làm mát hoàn chỉnh bao gồm hai vít xoắn phoi , băng tải phoi và một thùng chứa thể tích lớn có thể loại bỏ phoi hiệu quả.
