MÁY PHAY NGANG CNC HIỆU SUẤT CAO AHM Series
Hành trình trục X 1,700~2,100 mm
Hành trình trục Y 1,100~1,300 mm
Hành trình trục Z 1,200 mm
Bộ điều khiển: Fanuc 0i-MF Plus 10’4 inch
Tốc độ trục chính : 8,000~15,000 RPM
Băng & trục : băng bi đũa lớn, chính xác và chịu lực tốt
Xuất xứ: Đài Loan
Loại máy: Máy mới 100%
Liên hệ: 0845 860 860
Email: info@automech.vn

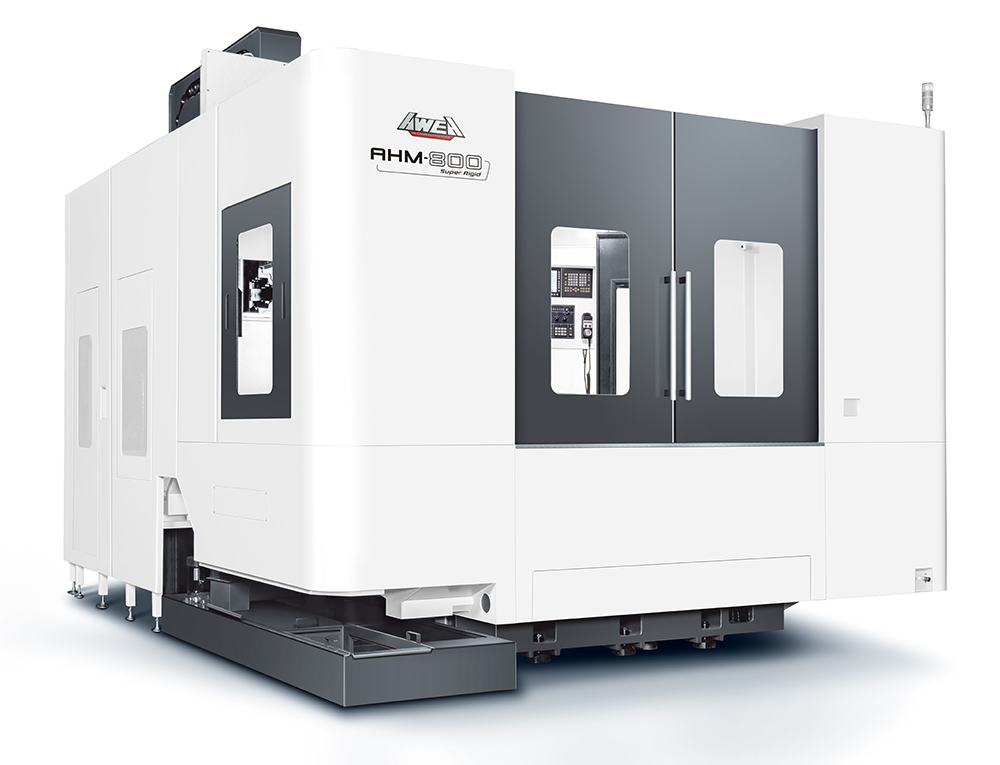

TRUNG TÂM GIA CÔNG NGANG HIỆU SUẤT CAO
Sản phẩm mới ra mắt của AWEA, dòng AHM, được thiết kế đặc biệt và nhiều chức năng mới cho các trung tâm gia công ngang tiết kiệm chi phí. Dòng sản phẩm này dẫn đầu về hành trình 3 trục, đường kính dụng cụ tối đa của sản phẩm và không gian sàn tối ưu. Về mặt hiệu suất, dòng AHM cung cấp trục chính loại bánh răng 2 cấp mô-men xoắn cao, ray dẫn hướng tuyến tính trên 3 trục, đế cứng vững đúc liền khối và khả năng tải vượt trội có thể tải phôi lên tới 4.000 kg.
Hệ thống trục chính hiệu suất cao
Trục truyền động trực tiếp tốc độ cao 10.000 vòng/phút có thể cách nhiệt hiệu quả sinh ra do trục chính, từ đó giảm chênh lệch nhiệt độ đột ngột và nâng cao độ chính xác trong thời gian làm việc dài.
Trục chính truyền động bánh răng mô-men xoắn cao 6.000 vòng/phút được trang bị động cơ trục chính công suất 26 kw có thể cung cấp mô-men xoắn cực đại 705 N-m tại 352 vòng/phút.
Hệ thống làm mát áp lực cao 20 bar qua trục chính (Tùy chọn)
Khả năng cắt hạng nặng mạnh mẽ, có thể gia công các phôi có bề mặt phức tạp khác nhau chỉ trong một lần thiết lập.
Các trung tâm gia công dòng AHM được thiết kế cho các nhu cầu gia công van, buồng, hoàn thiện khuôn và vỏ cỡ trung bình đến lớn, được áp dụng rộng rãi cho ngành năng lượng, tàu thuyền, ô tô, máy móc hạng nặng và các ngành công nghiệp khác.
- Đế hình chữ T nguyên khối được đúc bằng Meehanite chất lượng cao để tăng cường độ cứng của bàn.
- Trục bánh răng 2 cấp có mô-men xoắn cao cung cấp mô-men xoắn cực đại 776 Nm tại 320 vòng/phút.
- Côn trục chính BBT-50 tiếp xúc bề mặt kép cung cấp lực kẹp dụng cụ mạnh hơn.
- Bàn làm việc thiết lập trục B có độ chính xác cao có thể xoay ở 1° hoặc 0,001° tùy theo yêu cầu.
- Đế được trang bị 4 vít xoắn phoi, phoi có thể được lấy ra khỏi khu vực xử lý một cách nhanh chóng để đảm bảo độ chính xác gia công.
- Băng tải phoi thoát ra phía trước giảm diện tích nơi vận hành và dễ bảo trì.
3 trục được trang bị các đường dẫn hướng tuyến tính và thước đo tuyến tính ( thước quang ) có độ phân giải cao để đảm bảo độ cứng và độ chính xác định vị tối ưu cho hệ thống trục.
Trục Y hỗ trợ đầu trục chính với 6 khối trượt để đáp ứng yêu cầu về độ cứng khi cắt nặng.
Cột được đỡ bởi 6 khối trượt lớn theo trục Z đảm bảo độ đứng yên và tránh biến dạng trong quá trình gia công.

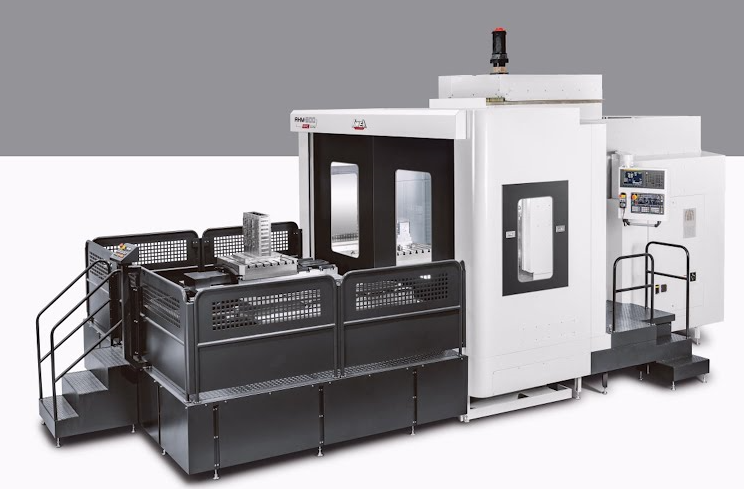

Hệ thống thay pallet tự động (APC)
• Bộ trao đổi pallet loại song song tùy chọn giúp tăng hiệu quả sử dụng bằng cách giảm thời gian không cắt do tải và lấy sản phẩm.
• Thiết kế hiện thực hóa một cấu trúc nhỏ gọn, đồng thời duy trì khả năng thay phôi đáng tin cậy với khả năng tải bàn tối đa lên tới 4.000 kg.
Hệ thống thay dao tự động nhanh chóng và độ chính xác cao
• Thiết kế ổ chứa dụng cụ loại 40T (tùy chọn 60T/120T) có độ tin cậy cao dành cho các nhu cầu gia công đa dạng.
• Ổ chứa dụng cụ 40T / 60T / 80T / 120T có thể chứa dụng cụ móc lỗ cỡ lớn.
Thông số kỹ thuật máy
| Specifications | AHM-800 / L | AHM-1000 / L | AHM-800APC | AHM-1000APC |
| X-axis travel | 1,700 / 2,100 mm | 1,700 / 2,100 mm | 1,700 mm | |
| Y-axis travel | 1,350 mm | 1,350 mm | 1,150 mm | |
| Z-axis travel | 1,200 mm | 1,200 mm | ||
| Dist. from spindle center to table top | 0 ~ 1,350 mm | 0 ~ 1,150 mm | ||
| Dist. from spindle nose to table center | 200 ~ 1,400 mm | 200 ~ 1,400 mm | ||
| TABLE | ||||
| Table size ( X x Y ) | 800 x 800 mm | 1,000 x 1,000 mm | 800 x 800 mm | 1,000 x 1,000 mm |
| Table indexing ( B-axis ) | 1° | 1° | ||
| Max. work-piece diameter / height | Ø 1,700 / 1,350 mm | Ø 1,600 / 1,150 mm | ||
| Table load capacity | 4,000 kg | 4,000 kg | ||
| SPINDLE | ||||
| Spindle taper | BBT50 | |||
| Spindle motor ( cont. / 30 min. ) | 22 / 26 kW | |||
| Spindle speed | Gear 6,000 rpm | |||
| FEED RATE | ||||
| X / Y / Z axes rapid feed rate | 20 / 20 / 20 m/min. | |||
| Cutting feed rate | 6 m/min. | |||
| TOOL MAGAZINE | ||||
| Tool magazine capacity | 40 / 60 T ( Opt. ) | |||
| Max. tool length | 400 mm | |||
| Max. tool weight | 25 kg | |||
| Max. tool dia. / adj. pocket empty | Ø 125 / Ø 250 mm | |||
| ACCURACY | ||||
| Positioning accuracy ( ISO230-2 ) | 0.008 mm | |||
| Repeatability ( ISO230-2 ) | 0.003 mm | |||
| GENERAL | ||||
| Control system | FANUC Oi-MF | |||
| Pneumatic pressure requirement | 6 kg / cm² | |||
| Power requirement | 220 ± 10 % Vac / 50 kVA | |||
| Machine dimension ( W x D x H ) | 4,100 x 4,700 x 4,000 mm | |||
| Machine weight | 21,000 / 21,500 kg | 21,200 / 22,000 kg | 24,300 kg | 24,500 kg |
