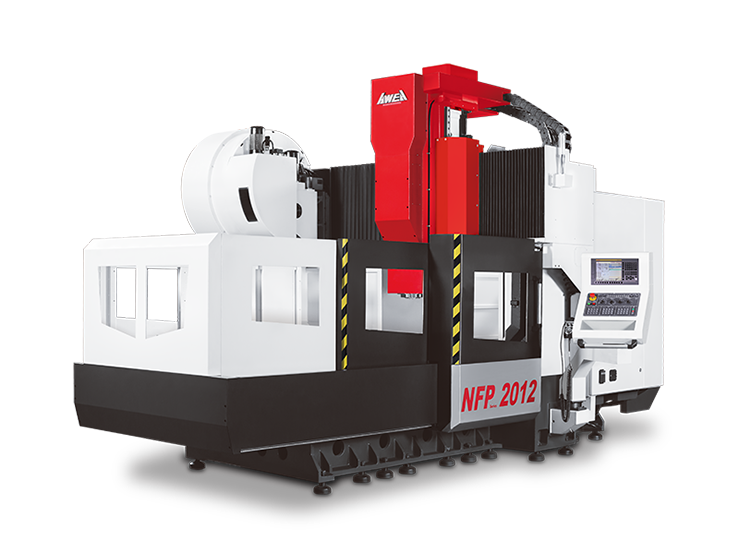

TRUNG TÂM GIA CÔNG GIƯỜNG HIỆU SUẤT CAO NFP
Kết hợp công nghệ máy sản xuất máy công cụ mới nhất và quy trình kiểm tra lắp ráp nghiêm ngặt, dòng NFP được phát triển để cung cấp các giải pháp gia công mạnh mẽ và chính xác, đáp ứng nhu cầu khuôn đúc có độ chính xác cao.
- Trục chính truyền động trực tiếp với tốc độ 6.000 rpm và 8.000 rpm: đáp ứng các nhu cầu gia công tốc độ cao.
- Thiết kế trục dẫn hướng tuyến tính chịu tải nặng và độ chính xác cao trên 3 trục: khả năng điều khiển tối ưu và chuyển động hiệu quả.
- Bộ điều khiển FANUC 0i-MF Plus mới nhất: mang lại khả năng vận hành số tuyệt vời và thời gian chu trình ngắn hơn.
- Thiết kế băng tải dao dạng tay gắp 24T ( tùy chọn 32/40…): thay dao nhanh chóng và nhiều tùy chọn cho khách hàng.
- Trang bị hai trục vít tải phoi trên đế máy kết hợp với băng tải phoi loại xích: tăng hiệu quả loại bỏ phoi gia công ra khỏi khoan máy.
- Thiết kế tấm chắn bên ngoài chống bắn nước và kín hoàn toàn: đảm bảo an toàn và mở rộng cửa thao tác để dễ dàng cấp phôi.
Cấu trúc thân bệ siêu cứng:
- Phân tích phần tử hữu hạn (FEA): Việc sử dụng Phân tích Phần Tử Hữu Hạn (FEA) trong quá trình thiết kế đảm bảo độ cứng tối ưu và giúp giảm trọng lượng máy.
- Cả cột và thân bệ máy đều là cấu trúc đúc liền khối: Cấu trúc đúc dầm, cột và thân bệ được tối ưu hóa với các bề mặt tiếp xúc được cạo rà thủ công đảm bảo độ chính xác lắp ráp tối ưu, độ cứng vững và cân bằng tải trọng.
- Bàn làm việc gia cố bằng gân tăng cứng: giảm rung động trong khi vận hành ở tốc độ cao và ổn định gia công.
- 3 trục sử dụng động cơ servo AC FANUC truyền động trực tiếp: Lực đẩy lớn và chuyển động tăng tốc / giảm tốc nhanh.
Hệ thống trục chính được tối ưu:
- Khả năng cắt mạnh mẽ: Cấu trúc ôm thanh ray bên trong mang lại độ cứng cao và phân bố ứng suất tốt, giảm thiểu các vấn đề rung lắc.
- Hệ thống trục chính chính đối xứng tâm: Thiết kế đầu trục đặc biệt, trong đó trục chính ở vị trí trung tâm, động cơ trục chính, vít me bi và xy lanh cân bằng thủy lực được bố trí đối xứng. Nhờ đó, giảm thiểu biến dạng nhiệt và giảm đảm bảo độ chính xác và khả năng cắt nặng.
Thông số kỹ thuật máy
| MODEL |
||||
|---|---|---|---|---|
| NFP-2012 | NFP-2015 | NFP-3015 | ||
| THÔNG SỐ KỸ THUẬT | ||||
| Hành trình trục X | mm | 2,000 | 2,000 | 3,000 |
| Hành trình trục Y | mm | 1,200 | 1,500 | 1,500 |
| Hành trình trục Z | mm | 760 |
||
| Khoản cách từ tâm trục chính đến mặt bàn | mm | 200 ~ 960 |
||
| Khoản cách giữa hai cột | mm | 1,300 | 1,600 | 1,600 |
| BÀN LÀM VIỆC | ||||
| Bàn làm việc chiều X | mm | 2,000 | 2,000 | 3,000 |
| Bàn làm việc chiều Y | mm | 1,100 | 1,400 | 1,400 |
| Tải trọng tối đa trên bàn máy | kg | 3,500 | 3,500 | 4,500 |
| TRỤC CHÍNH | ||||
| Kiểu côn trục chính | BBT 50 |
|||
| Công suất động cơ trục chính ( cont. / 60 min / 15 min ) | kW | 15 / 18.5 / 20.3 | ||
| Tốc độ trục chính | rpm | Direct-drive 6,000 | ||
| TỐC ĐỘ CẮT | ||||
| Tốc độ chạy trục X | m/min | 20 | ||
| Tốc độ chạy trục Y | m/min | 20 | ||
| Tốc độ chạy trục Z | m/min | 20 | ||
| Tốc độ cắt | m/min | 10 | ||
| DỤNG CỤ | ||||
| Số vị trí chứa dao | T | 24 | ||
| Chiều dài tối đa của dao | mm | 350 | ||
| Trọng lượng tối đa của dao | kg | 15 | ||
| Đường kính tối đa của dao | mm | Ø 105 / 220 | ||
| SAI SỐ | ||||
| Sai số vị trí ( JIS B 6338 ) | mm | ± 0.010 / Full travel |
||
| Sai số vị trí ( VDI 3441 ) | mm | P ≤ 0.020 / Full travel |
||
| Sai số lặp lại ( JIS B 6338 ) | mm | ± 0.003 |
||
| Sai số lặp lại ( VDI 3441 ) | mm | Ps ≤ 0.015 |
||
| THÔNG SỐ TỔNG QUAN KHÁC | ||||
| Nguồn điện yêu cầu | kVA | 40 | ||
| Yêu cầu khuyến nghị về khí nén | kg/cm2 | 6 | ||
| Dung tích bình dầu bôi trơn tự động | liter | 4 | ||
| Dung tích bình chứa nước gia công | liter | 400 | 460 | 400 |
| Trọng lượng máy | kg | 15,000 | 16,500 | 21,000 |
